NI PCIe-6259 datankeruukortti

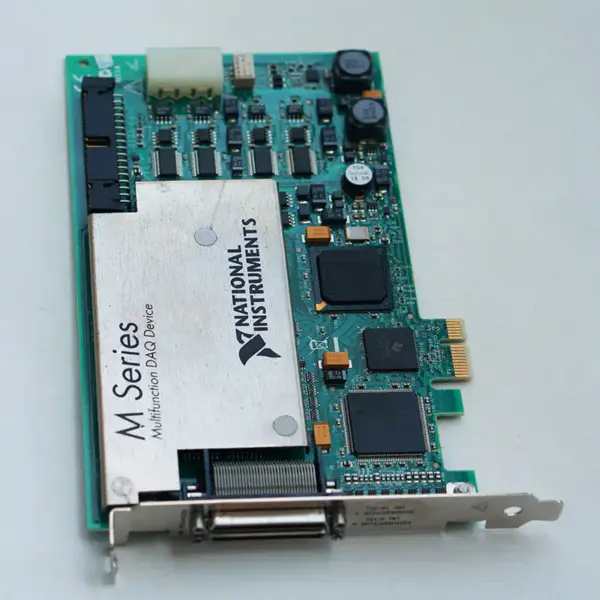

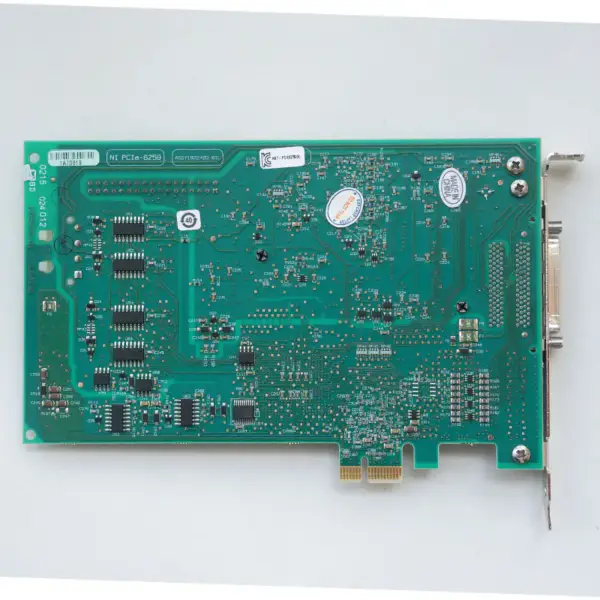

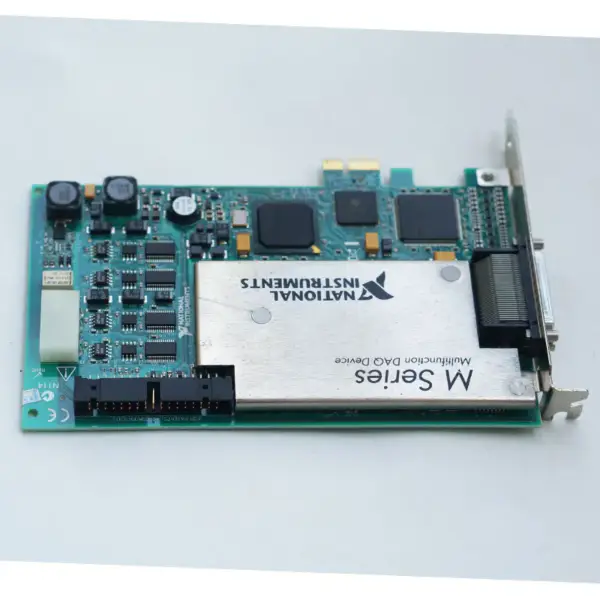

Tuotteen kuvat

Tekniset tiedot

Tuotemerkki: NI
Malli: PCIe-6259
Kanavien määrä: 16 differentiaalista tai 32 yksipäätteistä
ADC-resoluutio: 16 bittiä
DNL: Ei takuulla puuttuvia koodeja
Näytteenottotaajuus
Enintään yksi kanava: 1,25 MS/s
Monikanavainen enimmäismäärä (yhteenlaskettu): 1,00 MS/s
Vähintään: Ei vähimmäismäärää
Ajoitusratkaisu: 50 ns
Ajoitustarkkuus: 50 ppm näytteenottotaajuudesta
Tuloliitäntä: DC
Tuloalue: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V.
Analogisten tulojen suurin käyttöjännite (signaali + yhteistila): ±11 V AI GND:stä
CMRR (DC-60 Hz): 100 dB
Tuloimpedanssi (laite päällä)
AI+ - AI GND >10 GΩ rinnakkain 100 pF:n kanssa.
AI- to AI GND >10 GΩ rinnakkain 100 pF:n kanssa.
Tuloimpedanssi (laite pois päältä)
AI+ - AI GND 820 Ω
AI- to AI GND 820 Ω
Tuloimpedanssi
Ristiriita (100 kHz:n taajuudella)
Viereiset kanavat -75 dB
Muut kuin vierekkäiset kanavat -95 dB
Piensignaalin kaistanleveys (-3 dB): 1,7 MHz
Tulon FIFO-koko: 4 095 näytettä
Skannausluettelon muisti: 4 095 merkintää
Tiedonsiirrot
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), keskeytykset,
ohjelmoitu I/O
USB: USB Signal Stream, ohjelmoitu I/O
Ylijännitesuojaus kaikille analogisille tulo- ja tunnistuskanaville
Laite ±25 V:n jännitteellä enintään neljälle AI-nastalle.
Laite pois päältä ±15 V enintään neljälle AI-nastalle.
Tulovirta ylijännitetilanteessa: ±20 mA enintään/AI-nasta
Kunto:Käytetty
