Advantech AIMB-501 REV:A1 emolevy

Virheiden välttämiseksi lähetä meille kuvia laudastasi molemmilta puolilta ennen tilauksen tekemistä, kiitos.

Emolevystä AIMB-501 REV:A1 on kaksi versiota: täysversio ja yksinkertaistettu versio

AIMB-501G2-KSA1E AIMB-501 REV: A1 (koko versio)

AIMB-501L-KSA1E AIMB-501 REV:A1 (Yksinkertaistettu versio)

Yksinkertaistetussa versiossa on kaksi PCI-liitäntää vähemmän ja yksi verkkoportti.

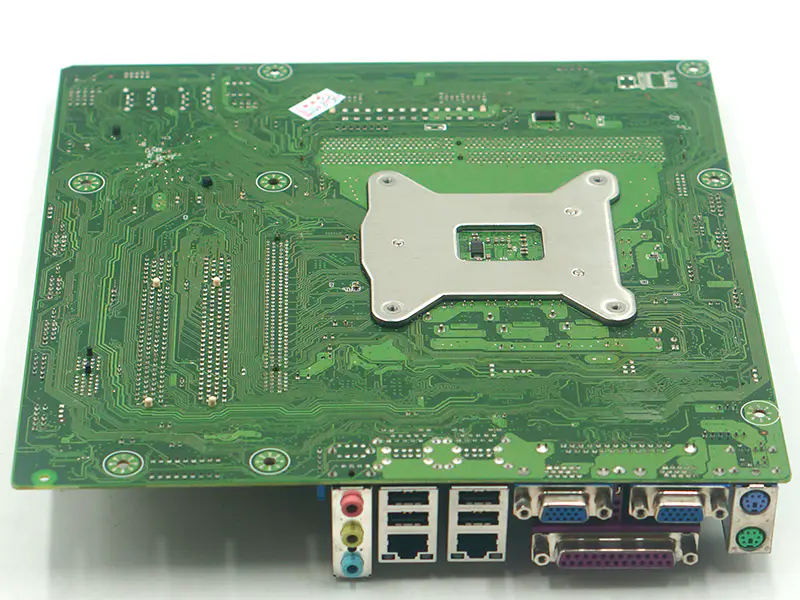

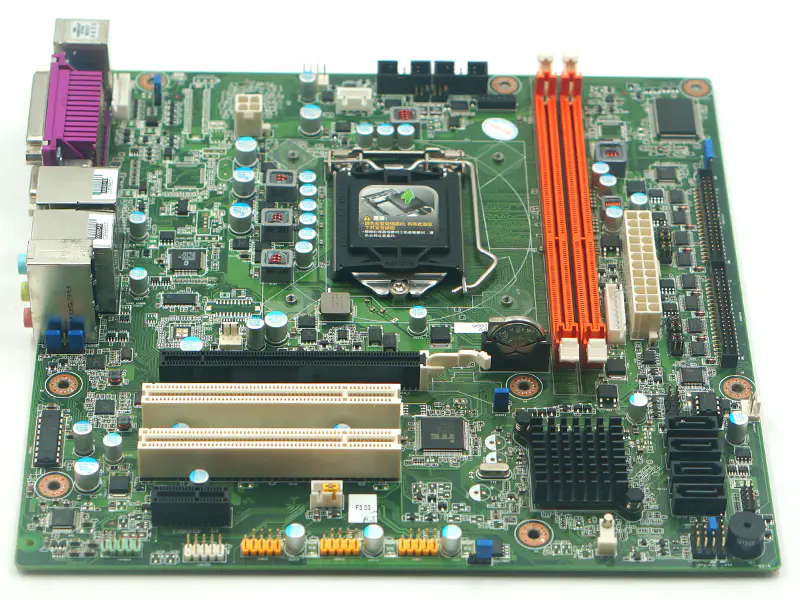

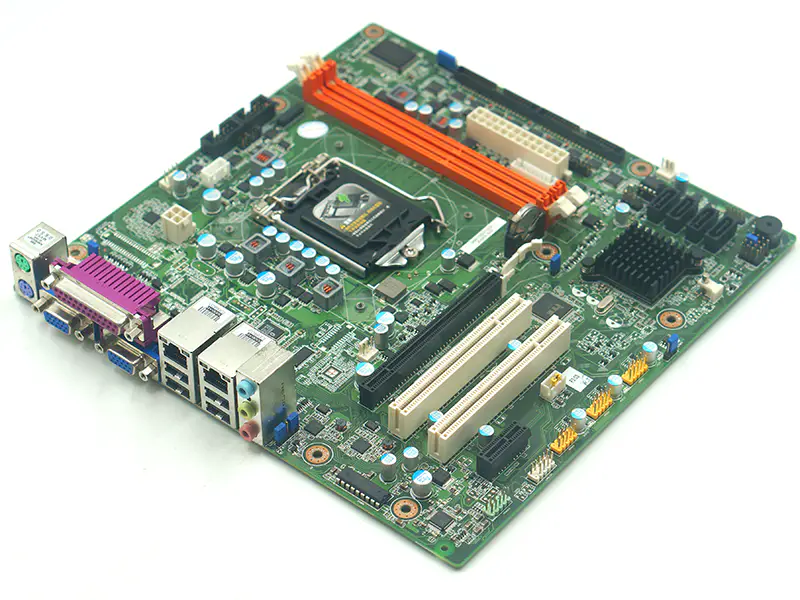

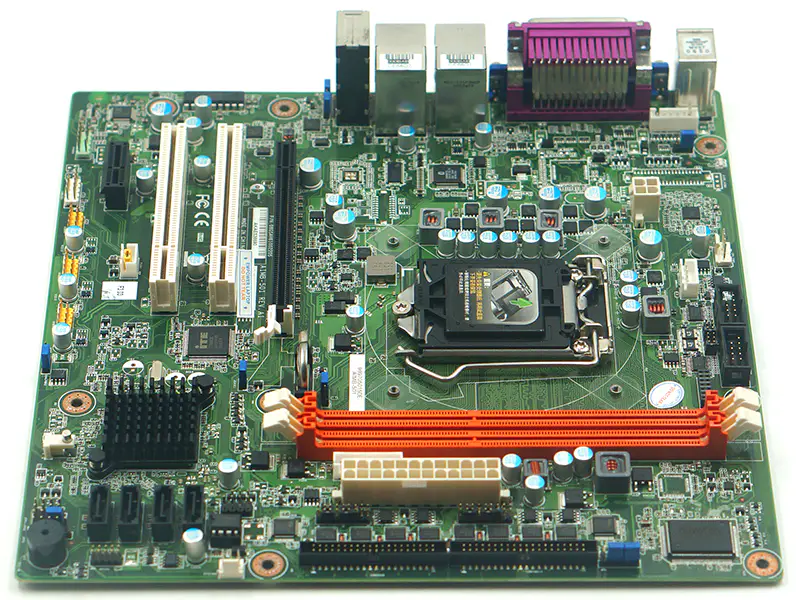

Kuvat tuotteelle AIMB-501G2-KSA1E AIMB-501 REV:A1 (koko versio)

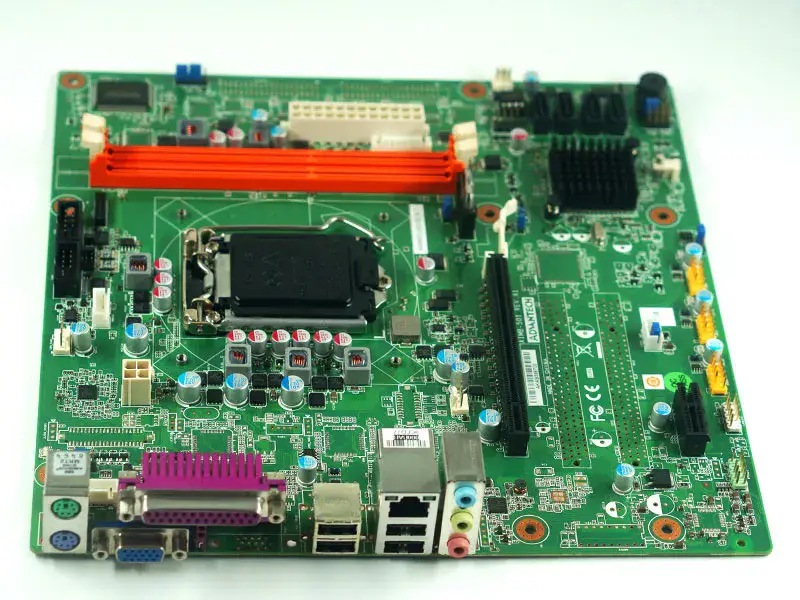

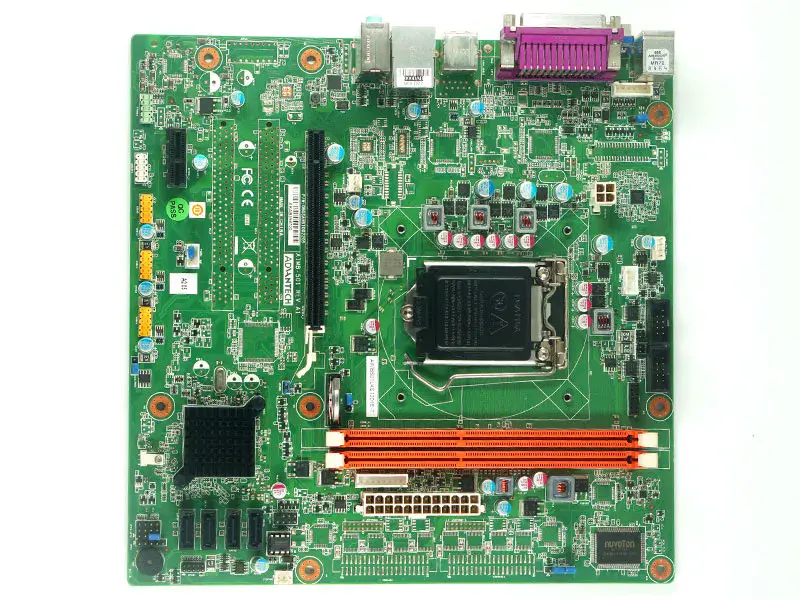

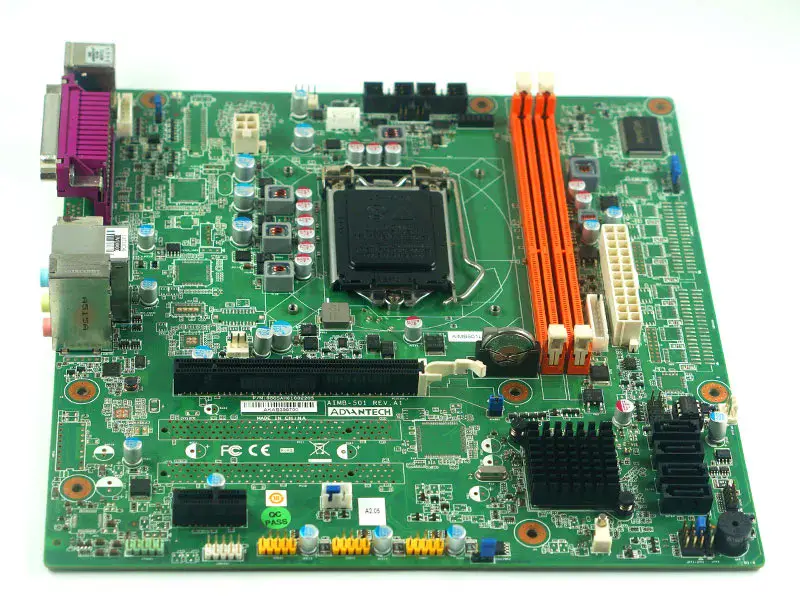

Kuvat tuotteelle AIMB-501L-KSA1E AIMB-501 REV:A1 (Yksinkertaistettu versio)

Emolevyn tekniset tiedot

Tyyppi： Sulautettu teollinen emolevy
Tuotemerkki: Advantech
Mallinumero: AIMB-501L-KSA1E
Alkuperäpaikka: Taiwan, Kiina
Ohjain: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): (valinnainen): DVI: 1920 x 1200 @ 60Hz (valinnainen)
Grafiikkamoottori： DirectX 10.1 ja OpenGL 3.0 tuki
Grafiikkamuisti: enintään 1 Gt jaettua muistia, kun järjestelmään on asennettu vähintään 2 Gt muistia.
VGA: Jopa 2048 x 1563 @ 60Hz
Muoto: ATX
COM-portti: 2 ( 1 x RS232, 1 x RS232/ 422/ 485 )
GPIO: 8-bittinen GPIO
Näppäimistö: 1
LPT: 1
Älykäs tuuletin: 3
TPM: Valinnainen
USB2.0: 10
ECC-tuki: Ei
Max. Kapasiteetti: 16 GB
Muistipaikka: 2 x 240-nastainen DIMM-muisti
Muistitekniikka: DDR3 1066/1333 MHz
Prosessorin BIOS: 64Mbit
Piirisarja Intel H61 PCH
Ydinluku： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Taajuus： 2.5GHz ~ 3.4 GHz
L3-välimuisti： 2 ~ 8MB
SATA： 4 x SATAII (maks. tiedonsiirtonopeus 300 MB/s)
Käyttöjärjestelmä Linux： Kyllä
Käyttöjärjestelmä Microsoft Windows：Kyllä
Käyttöjärjestelmä SUSIAccess： Kyllä
Akku Litium 3 V / 200 mAh
Liitin： ATX24P
Virrankulutus (täysi kuormitus)： 1.72A @ 5V / 1.02A @ 3.3V / 5.61A @ 12V / 0.27A @ 5Vsb / 0.16A @ -12V
Virrankulutus (tyhjäkäynti)： 1.39A @ 5V / 0.96A @ 3.3V / 0.63A @ 12V / 0.16A @ 5Vsb / 0.15A @ -12V
Virtatyyppi： ATX
Ethernet-liitin： RJ45 x 1
Ethernet-ohjain： GbE1: RTL8111-VL
Ethernet-nopeus： 10/ 100/ 1000 Mbps
Ääniliitäntä: HD Audio
Audio CODEC: Realtek ALC892, teräväpiirtoääni (HD).
Ääniliitäntä: 2 (Line-in, Line out, Mic-in)
WatchDog-ajastin: Kyllä
PCI Express x 1： 1
PCI Express x 16：1
Mitat (mm)：244 x 244 mm
Paino：1.2 kg (2.64 lb), koko paketin paino.
Kunto： Käytetty,Testattu
