ADLINK PCI-8132 DAQ-kortti

National Instrumentsin PCI-8132-tiedonkeruukortin eritelmä käytetty tuote.

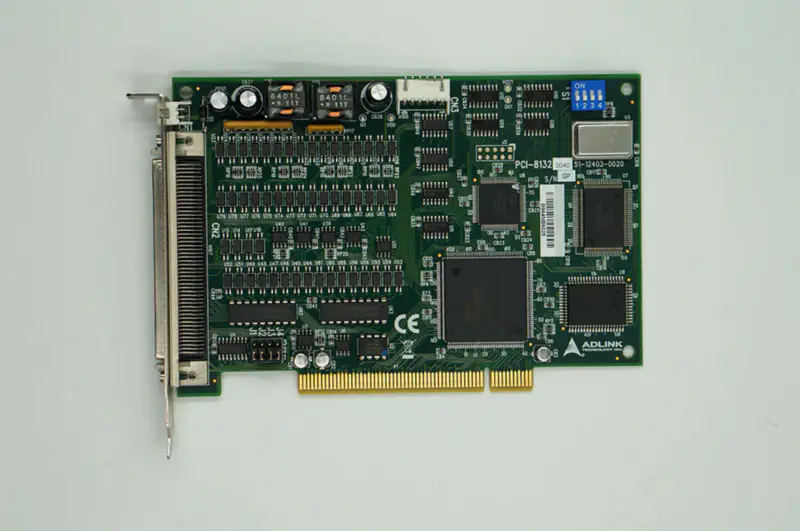

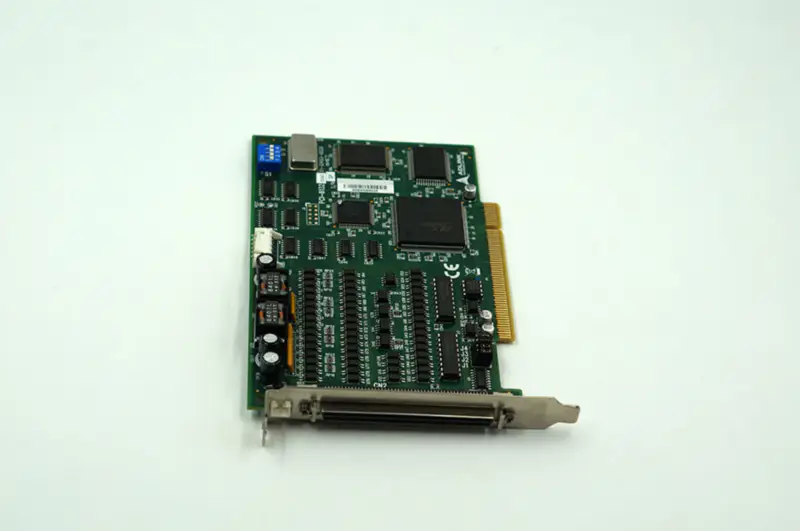

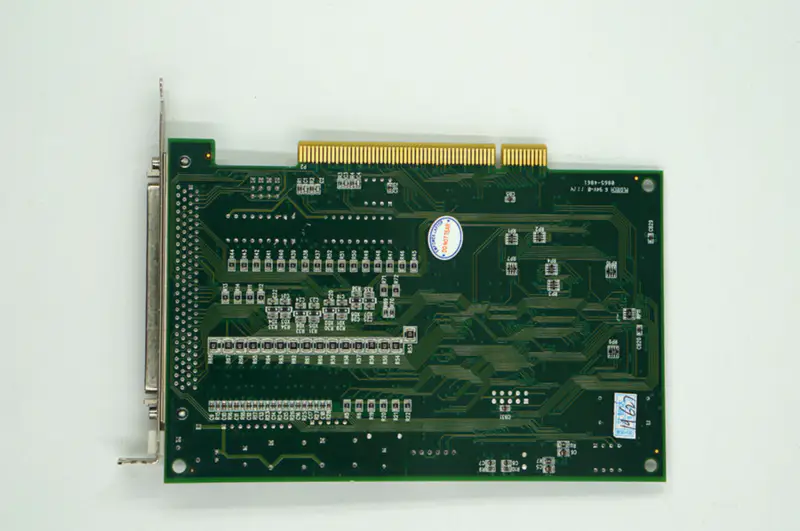

Tuotekuvat tuotteelle ADLINK PCI-8132

Tekniset tiedot

Tuotemerkki: ADLINK
Mallinumero: PCI-8132
Pulssiulostulovaihtoehdot: OUT/DIR, CW/CCW
Akselien lukumäärä: 2
Pulssin ulostulonopeus: Mpps: 0,03 pps - 2,4 Mpps ohjelmoitavissa
Pulssikomentolähtö: CW/CCW: DIR/OUT, CW/CCW
Max. Kiihdytysnopeus: Mpps2
Nopeuden resoluutio: 16-bittinen
Kooderin tulonopeus: kaapeli: 2,4 MHz @ 3 M
Kooderin laskurin resoluutio: 28-bittinen
Paikannusalue: -134,217,728 - +134,217,727 pulssia (28-bittinen).
Max. Korttien määrä yhdessä järjestelmässä: 12
Liikkumisliitännän I/O-signaalit
Asemasalpauksen tulopinni: LTC (1 kHz jatkuvaa laukaisua varten).
I/O-nasta: Differentiaalinen ja 2500 VRMS optisesti eristetty.
Inkrementaalisen kooderin signaalit Tulopinni: DIR/OUT, EA/EB
Kooderin indeksisignaalin syöttö: EZ
Mekaanisen rajakytkimen signaalin tuloliitin: ±EL, ±SD ja ORG.
Servomoottorin liitäntä I/O Pin: INP, ALM, ERC
Yleinen DO-nasta: SVON
Yleinen DI-nasta: RDY
Pulssisignaalin tulo: PA ja PB
Samanaikainen käynnistys/pysäytyssignaali I/O-nasta: STA ja STP
Yleiskäyttöinen I/O: 16-CH tulo & 16-CH lähtö
Kanavan numero: 32-CH
Alkutason 2-akselinen: Kyllä
Pakkaus: Antistaattinen pakkaus
Kunto: Käytetty, Testattu
